Optidrive P2 tamaño 4 · 11 a 22 kW (15 a 30 HP)
- Modelo:
- Optidrive P2, tamaño de marco 4
Variador de frecuencia Optidrive P2 tamaño 4: de 11 a 22 kW en 380–480 V trifásico, con versiones en 200–240 V y 500–600 V, en gabinete IP20, IP55 o IP66 para exteriores.
Categoría: Variadores de frecuenciaDisponibilidad y cotización por consulta
Descargar ficha técnica (PDF)Especificaciones
- 380–480 V trifásico · 11 kW (15 HP)
- 24 A · ODP-2-44110-3KF4 · IP55
- 380–480 V trifásico · 15 kW (20 HP)
- 30 A · ODP-2-44150-3KF4 · IP20 · IP55 · IP66 ext.
- 380–480 V trifásico · 18,5 kW (25 HP)
- 39 A · ODP-2-44185-3KF4 · IP20 · IP55 · IP66 ext.
- 380–480 V trifásico · 22 kW (30 HP)
- 46 A · ODP-2-44220-3KF4 · IP20 · IP55 · IP66 ext.
- 200–240 V trifásico · 5,5 kW (7,5 HP)
- 24 A · ODP-2-42055-3KF4 · IP55
- 200–240 V trifásico · 7,5 kW (10 HP)
- 30 A · ODP-2-42075-3KF4 · IP20 · IP55 · IP66 ext.
- 200–240 V trifásico · 11 kW (15 HP)
- 46 A · ODP-2-42110-3KF4 · IP20 · IP55 · IP66 ext.
- 500–600 V trifásico · 15 kW (20 HP)
- 22 A · ODP-2-46150-3K04 · IP55
- 500–600 V trifásico · 18,5 kW (25 HP)
- 28 A · ODP-2-46185-3K04 · IP20 · IP55 · IP66 ext.
- 500–600 V trifásico · 22 kW (30 HP)
- 34 A · ODP-2-46220-3K04 · IP20 · IP55 · IP66 ext.
- 500–600 V trifásico · 30 kW (40 HP)
- 43 A · ODP-2-46300-3K04 · IP20 · IP55 · IP66 ext.
- Gabinetes disponibles

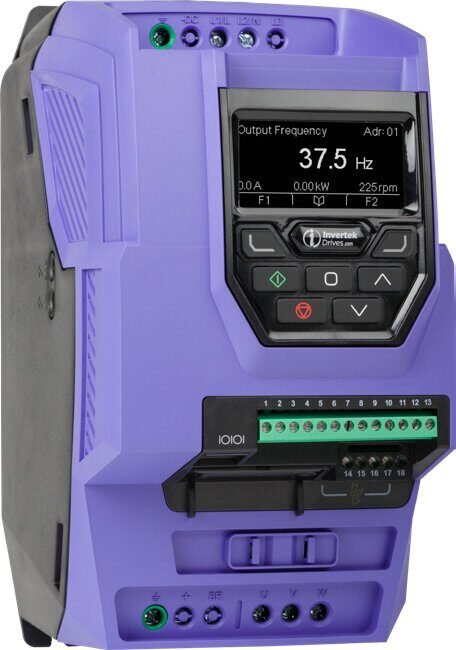

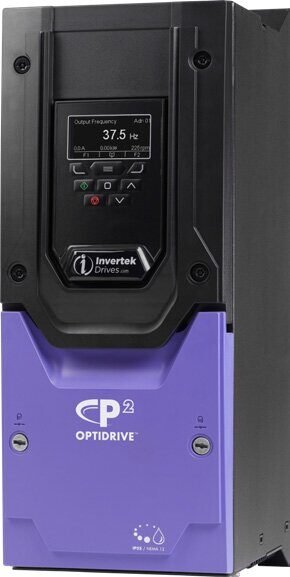

- IP20 · IP55 · IP66 para exteriores, con o sin seccionador
- Dimensiones y peso IP20
- 418 × 172 × 240 mm, 9,2 kg
- Dimensiones y peso IP66
- 360 × 240 × 271 mm, 9,5 kg
- Dimensiones y peso IP55
- 450 × 171 × 252 mm, 11,5 kg
- Sobrecarga
- 150 % durante 60 segundos
- Frecuencia de salida
- 0 a 500 Hz, resolución 0,1 Hz
- Frecuencia de PWM
- 4 a 32 kHz efectivo
- Métodos de control
- V/F, V/F de energía optimizada, vectorial sin sensor (3GV) de velocidad y de par, lazo cerrado con encoder (opcional), vectorial PM, BLDC y reluctancia síncrona
- Par de arranque
- Hasta 200 % desde velocidad cero en operación vectorial, sin encoder
- Entradas
- 5 programables: 3 digitales y 2 analógicas/digitales (0–10 V, ±10 V, 4–20 mA…); entrada PTC/termistor
- Salidas
- 2 analógicas/digitales y 2 relés (250 V CA, 5 A); 3 relés adicionales como opción
- Comunicación
- Modbus RTU y CANopen incorporados; Profibus DP, Profinet IO, DeviceNet, EtherNet/IP, EtherCAT y Modbus TCP opcionales
- Seguridad
- Safe Torque Off (STO) de serie, EN 62061 SIL 2
- Frenado
- Transistor de frenado incorporado (resistencia externa); frenado de flujo de motor
- Funciones
- PID interno, modo de elevación con control del freno del motor, OptiTools Studio para PC, Optistick Smart (Bluetooth y NFC)
- Temperatura de operación
- −10 a 50 °C; almacenamiento −40 a 60 °C
- Altitud
- Hasta 1.000 m sin reducción; hasta 2.000 m aprobado por UL; hasta 4.000 m (no UL)
- Normas
- CE (2014/35/EU y 2014/30/EU), UL, cUL, EAC, RCM; aprobación de tipo DNV
- Origen
- Fabricado en el Reino Unido
Aplicaciones
- Transportadores y cintas
- Bombas y ventiladores
- Compresores
- Mezcladores, extrusoras y bobinadoras
- Grúas, elevadores y aplicaciones de izaje (modo de elevación dedicado)
- Trituradoras y molienda
- Máquinas herramienta
El Optidrive P2 es la línea de alto rendimiento de Invertek Drives: control vectorial sin sensor de última generación para motores de inducción, de imán permanente, BLDC y de reluctancia síncrona, con 150 % de sobrecarga durante 60 segundos y hasta 200 % de par desde velocidad cero sin encoder.
Trae de serie Modbus RTU, CANopen y Safe Torque Off, con teclado y pantalla integrados, filtro EMC y transistor de freno incorporados (según modelo), y módulos opcionales de bus de campo, encoder y entradas/salidas. La puesta en marcha se hace desde el teclado, por PC con OptiTools Studio o con el Optistick Smart.
Código de modelo: al código base de cada potencia se le agrega el sufijo de gabinete y pantalla: 2-MN (IP20), N-MN (IP55), X-TN e Y-TN (IP66 para interiores, sin y con seccionador), A-MN y B-MN (IP66 para exteriores, sin y con seccionador). Los modelos de 480–525 V y 500–600 V no llevan filtro EMC interno (K04).
Lo entregamos parametrizado para su motor y su aplicación (rampas, límites de corriente, modo de control) y, si lo requiere, montado en tablero de fabricación propia con protección, seccionador y comando local/remoto. Es el mismo tipo de equipo que reparamos a diario en el laboratorio: contamos con el banco de pruebas para verificarlo bajo carga antes de la entrega.
Más fotos
Consultar por este equipo
Le respondemos con disponibilidad, cotización y, si hace falta, una propuesta para el accionamiento completo: tablero, montaje y puesta en marcha.
El mensaje ya lleva el nombre del equipo: solo agregue su consulta.
¿Necesita un equipo que no está en el catálogo?
Cuéntenos la aplicación: potencia del motor, tensión de línea y qué tiene que hacer el accionamiento. Le proponemos el equipo adecuado y, si hace falta, el tablero y la puesta en marcha.
