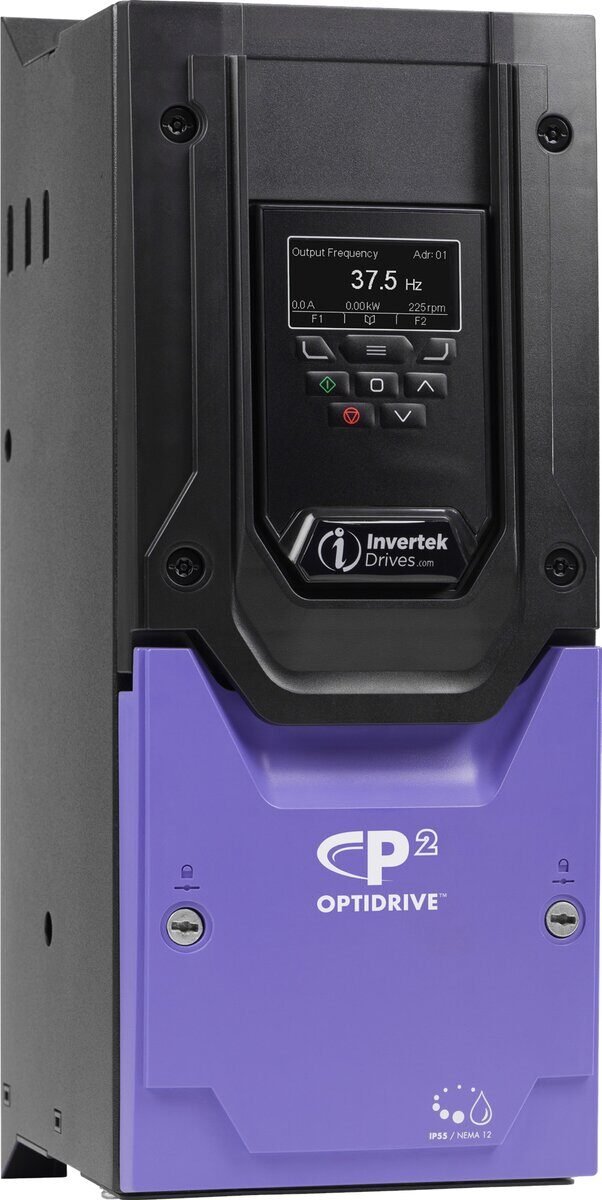

Optidrive P2 tamaño 5 · 30 a 37 kW (40 a 50 HP)
- Modelo:
- Optidrive P2, tamaño de marco 5
Variador de frecuencia Optidrive P2 tamaño 5: de 30 a 37 kW en 380–480 V trifásico, con versiones en 200–240 V y 500–600 V, en gabinete IP20 o IP55.
Categoría: Variadores de frecuenciaDisponibilidad y cotización por consulta
Descargar ficha técnica (PDF)Especificaciones
- 380–480 V trifásico · 30 kW (40 HP)
- 61 A · ODP-2-54300-3KF4 · IP20 · IP55
- 380–480 V trifásico · 37 kW (50 HP)
- 72 A · ODP-2-54370-3KF4 · IP20 · IP55
- 200–240 V trifásico · 15 kW (20 HP)
- 60 A · ODP-2-52150-3KF4 · IP20 · IP55
- 200–240 V trifásico · 18,5 kW (25 HP)
- 72 A · ODP-2-52185-3KF4 · IP20 · IP55
- 500–600 V trifásico · 37 kW (50 HP)
- 54 A · ODP-2-56370-3K04 · IP20 · IP55
- 500–600 V trifásico · 45 kW (60 HP)
- 65 A · ODP-2-56450-3K04 · IP20 · IP55
- Gabinetes disponibles
- IP20 · IP55
- Dimensiones y peso IP20
- 486 × 233 × 260 mm, 18,1 kg
- Dimensiones y peso IP55
- 540 × 235 × 270 mm, 23 kg
- Sobrecarga
- 150 % durante 60 segundos
- Frecuencia de salida
- 0 a 500 Hz, resolución 0,1 Hz
- Frecuencia de PWM
- 4 a 32 kHz efectivo
- Métodos de control
- V/F, V/F de energía optimizada, vectorial sin sensor (3GV) de velocidad y de par, lazo cerrado con encoder (opcional), vectorial PM, BLDC y reluctancia síncrona
- Par de arranque
- Hasta 200 % desde velocidad cero en operación vectorial, sin encoder
- Entradas
- 5 programables: 3 digitales y 2 analógicas/digitales (0–10 V, ±10 V, 4–20 mA…); entrada PTC/termistor
- Salidas
- 2 analógicas/digitales y 2 relés (250 V CA, 5 A); 3 relés adicionales como opción
- Comunicación
- Modbus RTU y CANopen incorporados; Profibus DP, Profinet IO, DeviceNet, EtherNet/IP, EtherCAT y Modbus TCP opcionales
- Seguridad
- Safe Torque Off (STO) de serie, EN 62061 SIL 2
- Frenado
- Transistor de frenado incorporado (resistencia externa); frenado de flujo de motor
- Funciones
- PID interno, modo de elevación con control del freno del motor, OptiTools Studio para PC, Optistick Smart (Bluetooth y NFC)
- Temperatura de operación
- −10 a 50 °C; almacenamiento −40 a 60 °C
- Altitud
- Hasta 1.000 m sin reducción; hasta 2.000 m aprobado por UL; hasta 4.000 m (no UL)
- Normas
- CE (2014/35/EU y 2014/30/EU), UL, cUL, EAC, RCM; aprobación de tipo DNV
- Origen
- Fabricado en el Reino Unido
Aplicaciones
- Transportadores y cintas
- Bombas y ventiladores
- Compresores
- Mezcladores, extrusoras y bobinadoras
- Grúas, elevadores y aplicaciones de izaje (modo de elevación dedicado)
- Trituradoras y molienda
- Máquinas herramienta
El Optidrive P2 es la línea de alto rendimiento de Invertek Drives: control vectorial sin sensor de última generación para motores de inducción, de imán permanente, BLDC y de reluctancia síncrona, con 150 % de sobrecarga durante 60 segundos y hasta 200 % de par desde velocidad cero sin encoder.
Trae de serie Modbus RTU, CANopen y Safe Torque Off, con teclado y pantalla integrados, filtro EMC y transistor de freno incorporados (según modelo), y módulos opcionales de bus de campo, encoder y entradas/salidas. La puesta en marcha se hace desde el teclado, por PC con OptiTools Studio o con el Optistick Smart.
Código de modelo: al código base de cada potencia se le agrega el sufijo de gabinete y pantalla: 2-MN (IP20), N-MN (IP55), X-TN e Y-TN (IP66 para interiores, sin y con seccionador), A-MN y B-MN (IP66 para exteriores, sin y con seccionador). Los modelos de 480–525 V y 500–600 V no llevan filtro EMC interno (K04).
Lo entregamos parametrizado para su motor y su aplicación (rampas, límites de corriente, modo de control) y, si lo requiere, montado en tablero de fabricación propia con protección, seccionador y comando local/remoto. Es el mismo tipo de equipo que reparamos a diario en el laboratorio: contamos con el banco de pruebas para verificarlo bajo carga antes de la entrega.
